LoRaWAN的技術原理和在水電氣中的應用
日期：2020-12-04 14:11:47 點擊：
隨著物聯網的逐步發展，許多物聯網應用數據封包小、對于延遲容忍程度較大，需要廣范圍布建，或是地處偏遠、位于地下室、地底等屏蔽較嚴重的地點，既有無線通信或移動通訊技術之傳輸訊號到達不易，針對上述應用，發展出具備長距離低功耗的通訊技術，統稱為低功耗廣域網技術(Low Power Wide Area Network, LPWAN)。LPWAN由于具有低功耗、長距離和超大連接的優勢，因此適用于需要廣范圍布建且傳輸數據量小的應用領域，這一特點非常符合智能電能表的信息采集的應用需求。LPWAN依使用頻段可分為授權頻段與非授頻段權兩大陣營，非授權頻段LPWAN技術發展較早，主要技術為 LoRaWAN。
一、LoRaWAN簡介
LoRaWAN是為LoRa遠距離通信網絡設計的一套通訊協議和系統架構。它定義了數據在LoRaWAN網絡里是怎樣傳輸?shù)?這里的網絡指的是節點、網關和服務器)，定義了消息的類型，數據幀結構和安全加密方法;并且介紹了入網的具體操作，說明了主從機之間的區別。
LoRaWAN在協議和網絡架構的設計上，充分考慮了節點功耗，網絡容量，安全性和網絡應用多樣性等幾個因素。
二、LoRaWAN 網絡架構

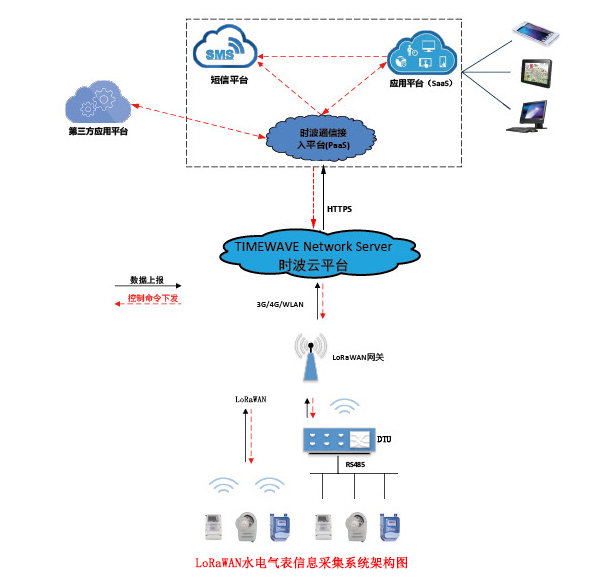

如下是LoRa的網絡架構圖：
一個LoRaWAN網絡架構中包含了終端、基站、NS(網絡服務器)、應用服務器這四個部分。基站和終端之間采用星型和蜂窩網絡拓撲，由于LoRa的長距離特性，它們之間得以使用單跳傳輸。終端節點可以同時發給多個基站。基站則對NS和終端之間的LoRaWAN協議數據做轉發處理，將LoRaWAN數據分別承載在了LoRa射頻傳輸和TCP/IP上。
三、LoRaWAN協議概述

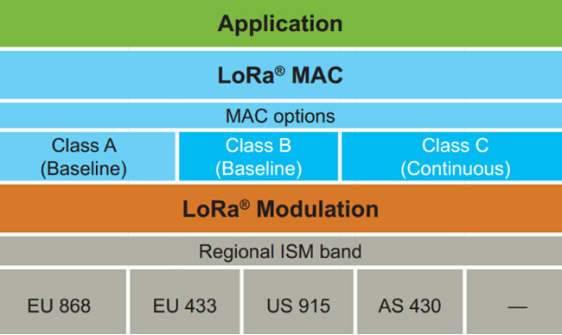

1、終端節點的分類
在技術規格方面，LoRaWAN傳輸速率約在30bit/s-50kbit/s之間，傳輸距離在市區約2=5公里，郊區較長可達15公里，支持雙向傳輸，傳輸方式依據延遲要求與功耗大小可分為Baseline(Class A)、Beacon(Class B)以及Continuous(Class C)三種等級，其中Class A方式只有當終端裝置發送要求時才會進行傳輸，功耗較低，應用在水表和氣表中;Class C為持續傳輸數據，傳輸延遲時間較短，在電表中一般使用Class C。
2、終端節點的上下行傳輸

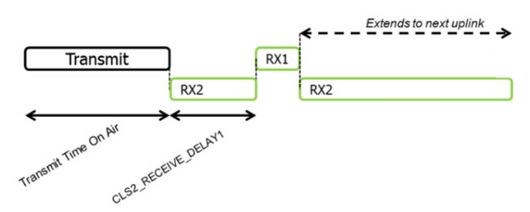

這是Class A 上下行的時序圖，目前接收窗口RX1一般是在上行后1秒開始，接收窗口RX2是在上行后2秒開始。
Class C 和 A 基本是相同的，只是在 Class A 休眠的期間，它都打開了接收窗口RX2。
3、終端節點的加網
終端入網有兩種加網方式：Over-the-Air Activation(空中激活方式 OTAA)，Activation by Personalization(獨立激活方式 ABP)。
商用的LoRaWAN網絡一般都是走OTAA激活流程，這樣安全性才得以保證。此種方式需要準備 DevEUI，AppEUI，AppKey 這三個參數。
DevEUI 是一個類似IEEE EUI64的全球唯一ID，標識唯一的終端設備。相當于是設備的MAC地址。
AppEUI 是一個類似IEEE EUI64的全球唯一ID，標識唯一的應用提供者。。
AppKey 是由應用程序擁有者分配給終端。

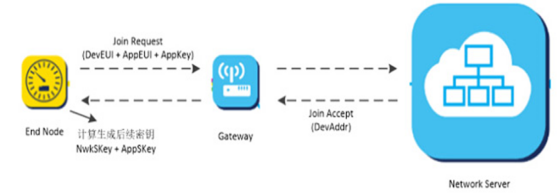

終端在發起加網join流程后，發出加網命令，NS(網絡服務器)確認無誤后會給終端做加網回復，分配網絡地址 DevAddr(32位ID)，雙方利用加網回復中的相關信息以及AppKey，產生會話密鑰NwkSKey和AppSKey，用來對數據進行加密和校驗。
如果是采用第二種加網方式，即ABP激活，直接配置 DevAddr，NwkSKey，AppSKey 這三個LoRaWAN較終通訊的參數，不再需要join流程。在這種情況下，這個設備是可以直接發應用數據的。
4、數據收發
入網之后，應用數據就被加密處理了。
LoRaWAN規定數據幀類型有 Confirmed 或者 Unconfirmed 兩種，即 需要應答 和不需要應答類型。廠商可以根據應用需要選擇合適的類型。
另外，從介紹中可以看到，LoRaWAN設計之初的一大考慮就是要支持應用多樣性。除了利用 AppEUI 來劃分應用外，在傳輸時也可以利用 FPort 應用端口來對數據分別處理。FPort 的取值范圍是(1~223)，由應用層來指定。
5、ADR 機制
LoRa調制中有擴頻因子，不同的擴頻因子會有不同的傳輸距離和傳輸速率，且對數據傳輸互不影響。
為了擴大LoRaWAN網絡容量，在協議上了設計一個LoRa速率自適應(Adaptive data rate - ADR)機制，不同傳輸距離的設備會根據傳輸狀況，盡可能使用較快的數據速率。這樣也使得整體的數據傳輸更有效率。
四、LORAWAN特點
LoRaWAN具有無線傳輸、抗干擾能力強、加密通信、廣覆蓋、低功耗、大連接、低成本的特點。
長距離：得益于擴頻調制和前向糾錯碼的增益，LoRa取得大約2倍蜂窩技術的通信距離。
大容量：物聯網的節點特別多，一個LoRaWAN網絡能輕松連接上萬節點。
輕松擴容：當一個LoRaWAN網絡需要增加容量時，通過增加網關即可。
安全：LoRaWAN是雙重加密的物聯網。適合在水電氣表的信息采用應用中。
五、網關和模組的技術指標

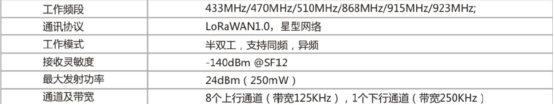

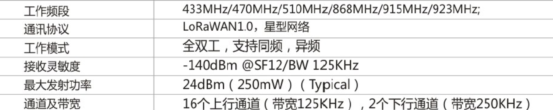

1、網關

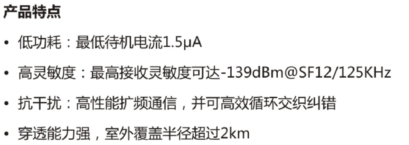

2、Lorawan模組
六、實測數據
1、拉距測試
在距測試天線直線距離3.7KM處，信號強度-94，信噪比 -6.0 ，內置天線和外置天線數據包正常。
2、樓宇內穿透測試：網關安裝在黃金口濱江花園1期4棟15樓表井內
上表數據中，信號強度在-100dbm以上(遠大于模塊的接收靈敏度極限-139dbm)，信噪比在-10以上可以實現雙向可靠通信，因此把網關放在15樓，就可以實現對整棟32層樓的信號覆蓋。
3、數據上傳成功率測試

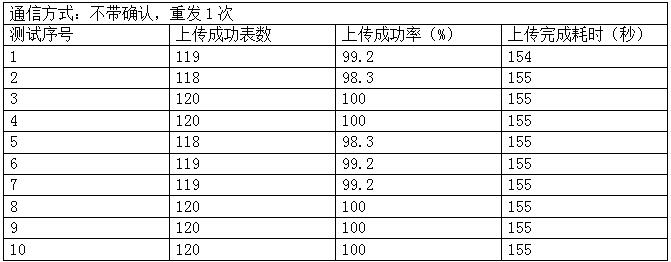

測試條件：120只電表，一個網關(8通道半雙工)
從以上測試數據可以看出，120只表在3分鐘以內可以完成數據的上傳，平均成功率在99%以上。
結論：
1、市內采用內置天線可以保證2-3km內正常通信，采用外置天線可以達到更遠的距離。
2、可以穿透10-15層樓。
3、用一個8通道半雙工網關帶120臺表,3分鐘內完成數據可靠傳輸,再16通道半雙工網關可以實現大于200臺電表數據可靠傳輸。
LoRaWAN技術能夠有效實現水電氣表信息的采集。
針對這個我們推出了系列LoRaWAN產品：
| 序號 | 名稱 | 型號 | 產品圖片 |
| 1 | 單相通信模塊 | RDK-LoRaWAN型DWA |  |
| 2 | 三相通信模塊 | RDK- LoRaWAN型SWA |  |
| 3 | 單相電子式電能表 | DDS155型BR |  |
| 4 | 三相電子式電能表 | DTS150型FBR |  |
| 5 | 單相負載識別智能表(一進三出) | DDZY150-M型M3/R |  |
| 6 | 單相智能表 | DDZY150-M型R |  |
| 7 | 三相智能表 | DTZY150-M型R |  |
| 8 | 單相智能電能監測儀(2P導軌) | DDS155型G2BR |  |
| 9 | 智能插座 | RDK-iSP10型BR |  |
| 10 | 采集器(RS485-> LoRaWAN ) | DCRL12-RDK150型G2AY |  |
| 11 | 智能水表 | 智能水表 |  |
