DDZY150-M型單相負載識別智能電能表(一進三出雙計量)

   DDZY150-M型單相負載識別智能電能表(一進三出雙計量)主要針對學生宿舍設計的,隨著學生公寓用電器的增多和普及,特別是公寓配備空調后,需要對空調進行不斷電處理,而對于其他設備(特別是大功率違規設備)需要進行限制使用,同時校園用電安全隱患和浪費也成為校園管理者急需解決的問題,如何才能解決好這些問題,特別是學生宿舍安全用電的隱患問題。我公司根據高校的實際情況,提出了一進三出雙計量負載自動識別功能的智能電能表解決方案。

  一、主要功能及特點

  1、繼電器控制功能:一進一出、一進二出、一進三出可選。

  具有三控繼電器開關功能,繼電器能獨立單獨控制,對應一路空調、一路插座、一路照明??梢院笈_(tái)遠程直接發送拉合閘命令進行繼電器控制。

  2、負載識別功能:主副兩個回路都具有負載設別功能,自動識別負載類型。

  1)分時段限流功能

  具有兩套分時段限流表,并可以根據設定的兩套分時段限流表切換時間進行自動切換。

  當電流處于超限使用并超過超限使用時間后拉閘斷電,斷電后時間達到用電恢復時間后可以自動恢復。

  超限使用時間可設,用電恢復時間可設,兩套分時段限流表切換時間可設。

  2)功率分段限時

  (1)具有兩套功率分段限時表,并可以根據設定的兩套功率分段限時表切換時間進行自動切換。

  (2)當功率超過設定值并超過對應的較長使用時間后拉閘斷電,斷電后時間達到用電恢復時間后可以自動恢復。

  (3)功率超限后的用電恢復時間可設,兩套功率分段限時表切換時間可設。

  3)固定功率限時功能

  當電表長時間處于某種功率波動范圍內并超過固定功率閥值后達到固定功率可以使用時間后拉閘,拉閘后達到設定的恢復供電延時后合閘。

  4)突變功率限制功能

  當電表在突變周期內功率增加值超過功率突變閥值后拉閘,拉閘后達到設定的恢復供電延時后合閘。

  5)超限拉閘恢復:按查詢鍵3秒可以合閘或發直接合閘命令可以合閘。

  3、計量顯示功能:雙路計量。

  電能表能顯示三路的總及各費率電量,主副回路總及費率電量(第三路外置繼電器電量計入主回路),功率,電壓,電流,繼電器狀態等信息。

  二、規格及主要技術參數

  1、額定電壓:220V,可在0.8Un~1.15Un正常工作

  2、額定電流:5(60)A

  3、功耗:≤1.5W

  4、精度等級:1級 2級

  5、啟動電流:≤0.004Ib

  6、外形尺寸:160mm×112mm×58mm       160mm×112mm×71mm(帶模塊)

  7、通訊方式:紅外、RS485通信,

  8、擴展物聯網通信模塊:Cat1,LoRaWAN,NB等。

   三、產品接線圖

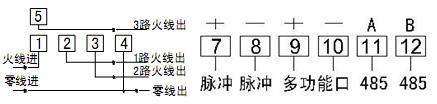

一進二出三控負載識別接線圖

其中1路相線出為主回路,2路相線出為副回路,端子5為第三路。

  四、顯示器及外型

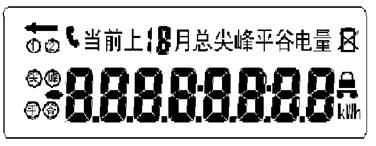

顯示界面

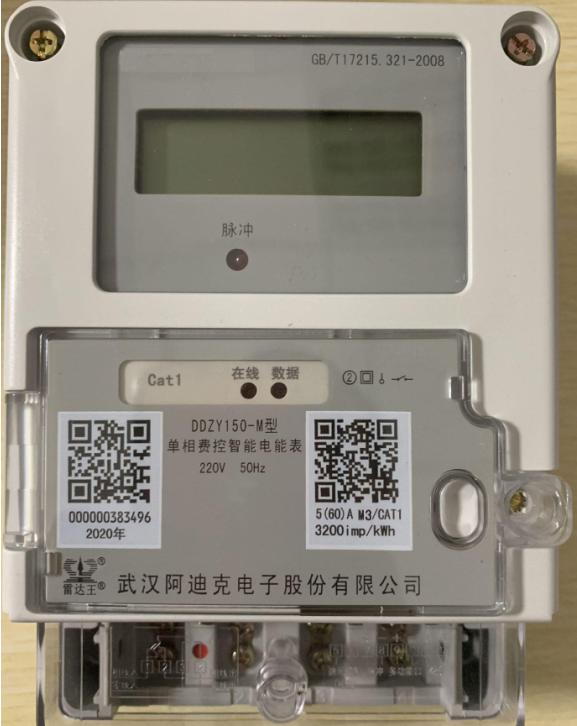

外形圖

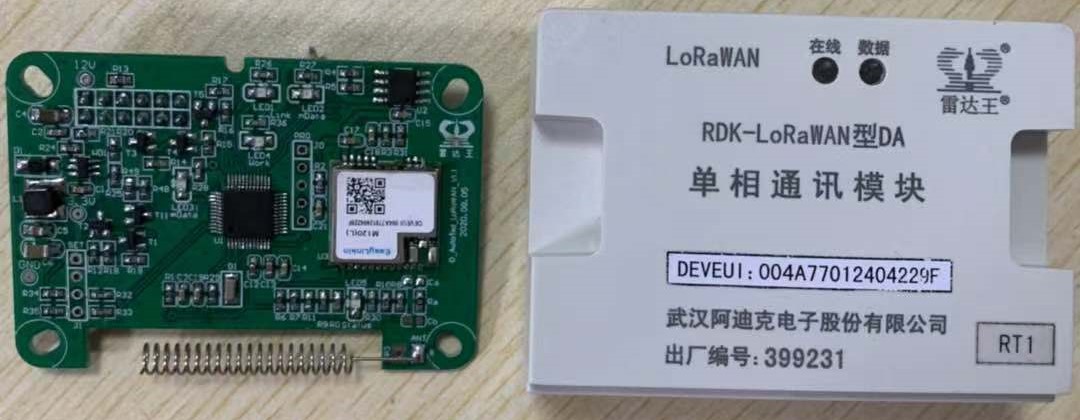

通信模塊:LoRaWAN

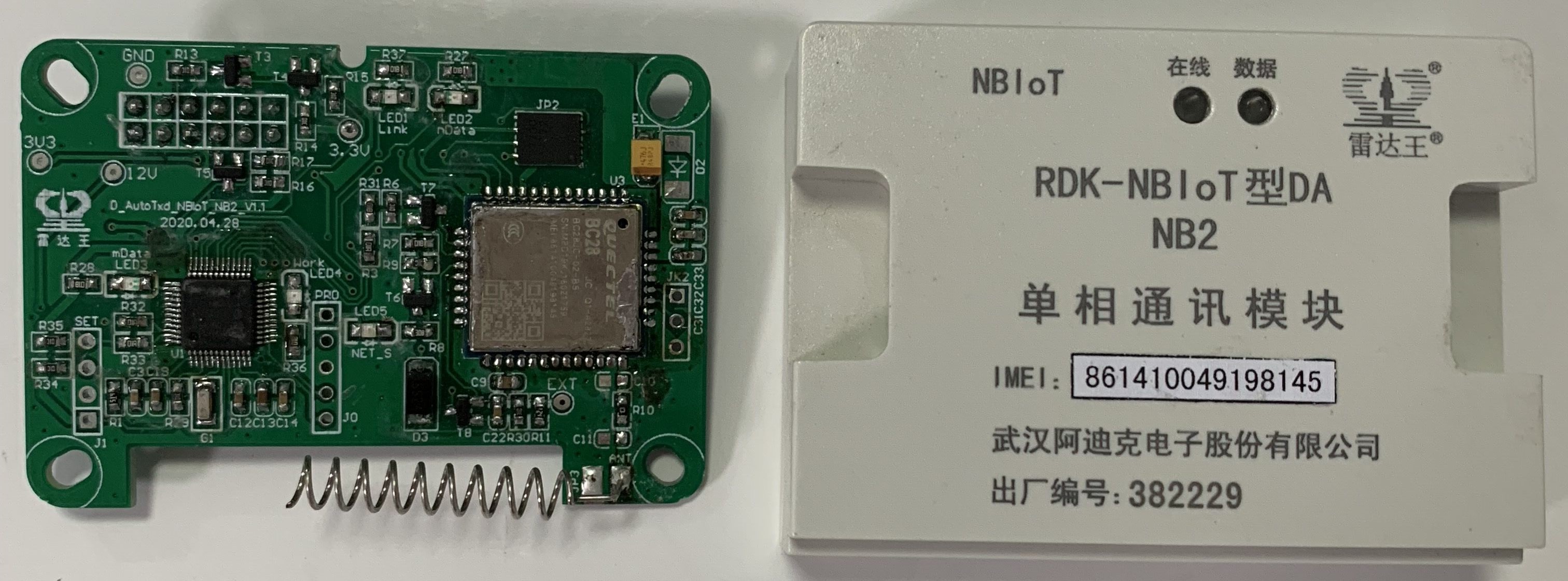

通信模塊:NB-IOT

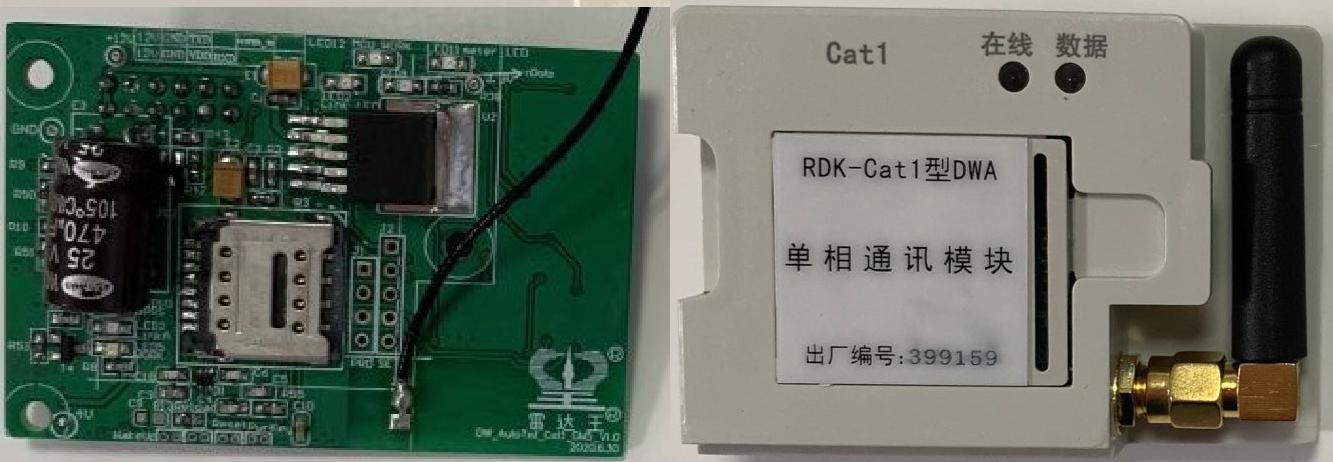

通信模塊:CAT1
