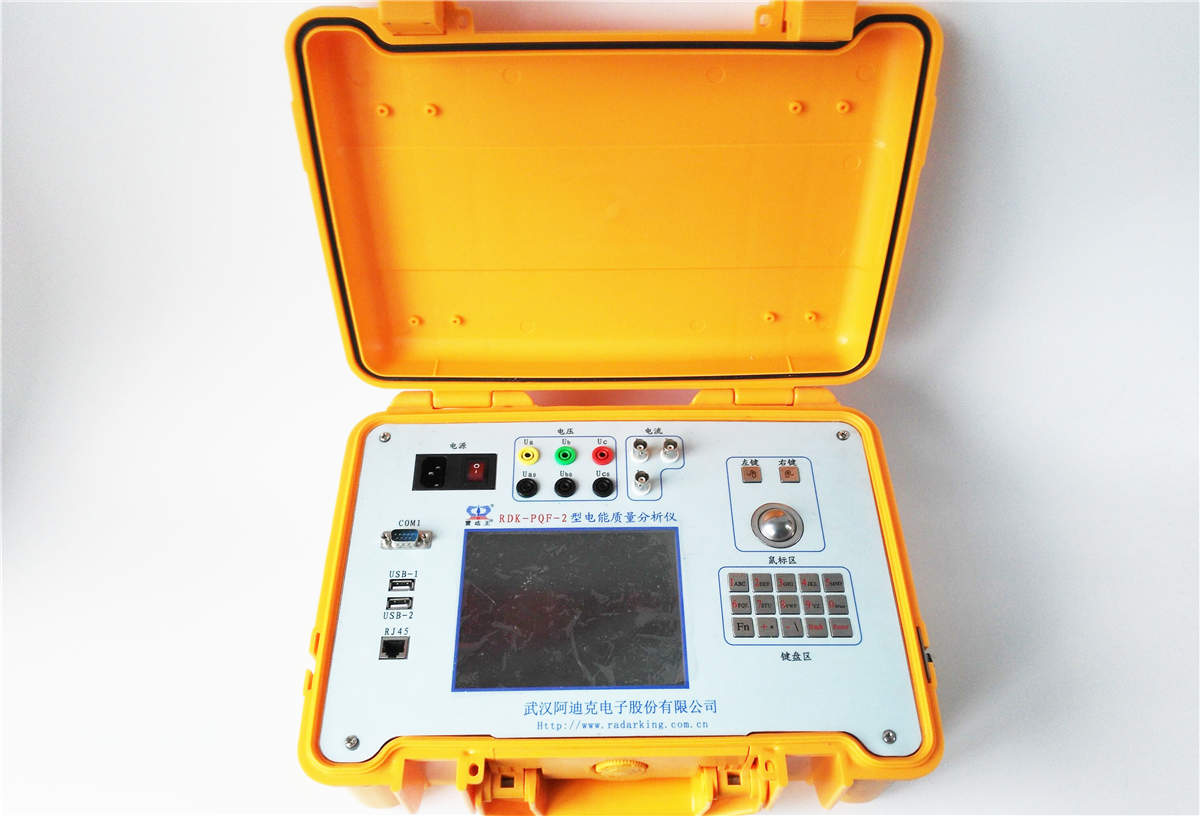

RDK-PQF-2 電能質量分析儀
RDK-PQFX-2電能質量分析儀是一款多功能電能質量測試分析儀器，它結合我國電力系統特點可以滿足用戶現在和未來多種電能質量測量要求：諧波測試分析、綜合電能質量分析、功率分析等多種用途，它可以不定期對所關注的某些點進行電能質量測試，這種方式投資小、較靈活，可以提供電力運行中的高低壓各電壓等級電能質量數據分析，同時能夠?qū)Υ笮陀秒娫O(shè)備在起動或停止的過程中對電網的沖擊進行全程監測。同時配備了大容量的存儲器. 數據通過USB接口或者串口及RJ45以太網接口上傳到計算機。儀器配備電能質量數據分析軟件對上傳至計算機的測量數據進行各種分析。
功能與特點
· 可測量電網頻率、頻率偏差、電壓偏差、電壓與電流真有效值、基波有效值、電壓、電流諧波（2～50次）、 間諧波、三相電壓電流不平衡度、電壓波動與閃變值、正序、負序、零序、電壓電流初始相位、視在功率、有功功率、無功功率、功率因數；
· 可測量電壓驟升、驟降、中斷等信息，具有事件錄波功能。
· 對分析儀采集的多項電能質量指標的實時數據或歷史數據進行統計分析，并形成各種報表、曲線、餅圖、棒圖，可以將統計分析結果分別導出為RTF文檔、EXCEL表格、HTML文件、PDF文件、文本文件、JPG圖片文件等多種格式
技術參數
|
項 目 |
參 數 |
||||
|
通 道 數 |
A、B、C三相電壓 A、B、C三相電流 |
||||
|
測量范圍 |
電壓 0～650V 電流 0～6A （電流互感器可選配0-500A,0-5000A） |
||||
|
測頻誤差 |
≤0.01 Hz |
||||
|
諧波誤差 |
精度滿足國標A級要求 |
間諧波誤差 |
同諧波 |
||
|
電壓偏差誤差 |
≤0.2% |
||||
|
三相不平衡度誤差 |
≤0.2% |
電流不對稱因數 |
≤0.2% |
||
|
閃變誤差 |
Pst≤5% Plt≤5% |
波動誤差 |
≤0.5% |
||
|
相角誤差 |
≤0.2º |
||||
|
功率誤差 |
≤0.5% |
||||
|
顯 示 屏 |
320×240中文寬溫液晶屏 |
||||
|
工作電源 |
AC 220V±20% 頻率 45Hz～55Hz DC 220V±20% |
功 耗 |
≤10VA |
||
|
環境溫度 |
-25℃～75℃ |
相對濕度 |
0～90% 無冷凝 |
||
|
外觀尺寸 |
442×180×256(寬×高×深) |
重 量 |
3.0Kg |
||
